Weg- und Positionssensoren von Inelta

Logo Wegsensorik Weg- und Positionsgeber sind Messsysteme, welche auf dem Wirkprinzip des Differentialtransformators funktionieren. Das hochauflösende, kontaktlose Messverfahren garantiert, je nach mechanischem Aufbau, eine fast unbegrenzte Lebensdauer. Weiter sichert die bewährte Technologie einen Signal- und Messwerterhalt (True power on) auch bei Unterbrechung der Versorgungsspannung.

Erfahren Sie mehr über LVDT Wegsensoren

Hydraulik LVDT | Miniatur LVDT | Pneumatik LVDT

technische Daten

LVDT-ISAL

LVDT-ISAL

LVDT mit ungeführter Geberstange, hoher Genauigkeit und quasi unendlicher Auflösung. Optional kann der Sensor mit unterschiedlich langen Geberstangen (Kernverlängerungen) gepaart werden.

Bauform	Geberstange ungeführt
Messwege	2, 5, 10, 20, 50, 100, 200, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,25 % F.S. , ±0,5 % F.S. , ±1,0 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-35 .. +120°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	20mm

technische Daten

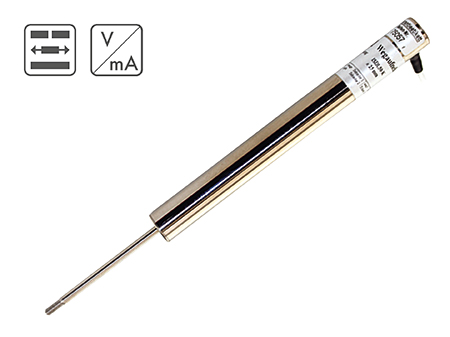

LVDT-ISDL

LVDT-ISDL

Wegsensor mit ungeführter Geberstange und integriertem Messverstärker. Optional kann der Sensor mit unterschiedlich langen Geberstangen (Kernverlängerungen) gepaart werden.

Bauform	Geberstange ungeführt
Messwege	2, 5, 10, 20, 50, 100, 200, mm
Ausgang	0 - 5 V , 0 - 10 V , +- 5 V , +- 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. , ±1,0 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +60°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	20mm

technische Daten

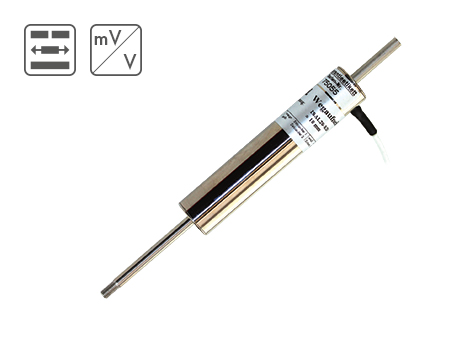

LVDT-ISAL "KD"

LVDT-ISAL "KD"

Wegsensor mit Kerndurchführung durch den kompletten Sensor. Mechanische Bewegungen lassen sich so durch den Sensor hinweg übertragen. Bei senkrechter Einbaulage und Gefahr von Feuchteniederschlag entsteht keine Staunässe.

Bauform	Geberstange durchgehend
Messwege	2, 5, 10, 50, 100, 200, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,25 % F.S. , ±0,5 % F.S. , ±1,0 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +60°C
Schutzart	IP65 ,
Durchmesser	20mm

technische Daten

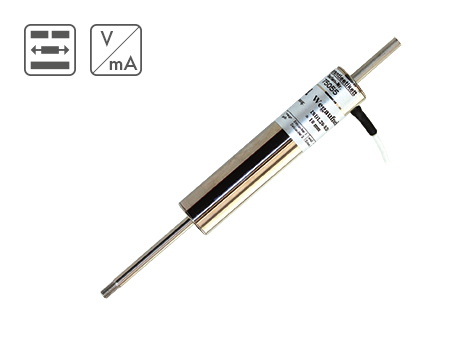

LVDT-ISDL "KD"

LVDT-ISDL "KD"

Wegsensor mit integriertem Messverstärker und Kerndurchführung durch den kompletten Sensor. Mechanische Bewegungen lassen sich so durch den Sensor hinweg übertragen. Bei senkrechter Einbaulage und Gefahr von feuchtem Niederschlag entsteht keine Staunässe.

Bauform	Geberstange durchgehend
Messwege	2, 5, 10, 50, 100, 200, mm
Ausgang	0 - 20 mA , 4 - 20 mA , 0 - 5 V , 0 - 10 V , +- 5 V , +- 10 V ,
Linearitätsabweichung	±0,25 % F.S. , ±0,5 % F.S. , ±1,0 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +60°C
Schutzart	IP65 ,
Durchmesser	20mm

technische Daten

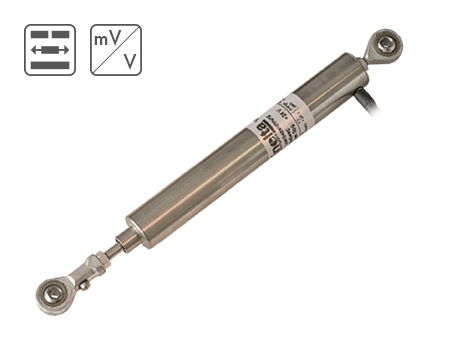

LVDT-ISAG

LVDT-ISAG

LVDT mit gelagert geführter Geberstange, Gelenkkopf mit Kugelkalotte, hoher Genauigkeit und quasi unendlicher Auflösung.

Bauform	Gelenkkopf
Messwege	2, 5, 10, 20, 50, 100, 200, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-35 .. +120°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	20mm

technische Daten

LVDT-ISDG

LVDT-ISDG

Wegsensor, LVDT mit gelagert geführter Geberstange, Gelenkkopf mit Kugelkalotte, hoher Genauigkeit und quasi unendlicher Auflösung. Ein Messverstärker ist integriert.

Bauform	Gelenkkopf
Messwege	2, 5, 10, 20, 50, 100, 200, mm
Ausgang	0 - 5 V , 0 - 10 V , +- 5 V , +- 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. , ±0,1 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +70°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	20mm

technische Daten

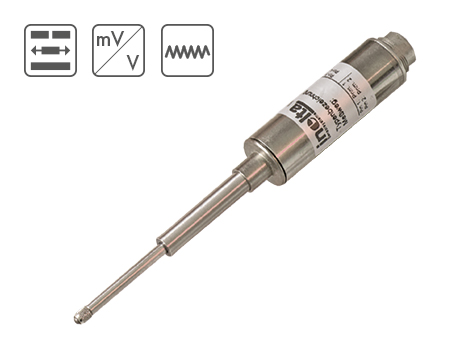

LVDT-ISAT

LVDT-ISAT

LVDT mit federbelastetem und geführtem Taster. Robuster Sensor aus rostfreiem Stahl, geeignet für Anwendungen, die eine zuverlässige Sensorleistung in rauen Umgebungen erfordern.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, 50, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-35 .. +120°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	20mm

technische Daten

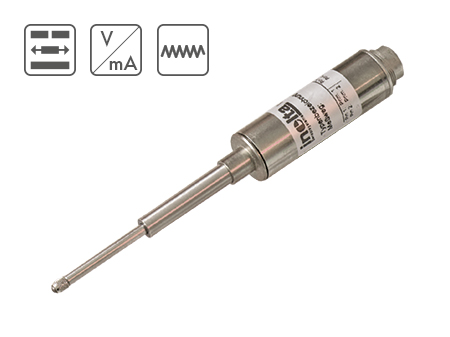

LVDT-ISDT

LVDT-ISDT

LVDT mit federbelastetem und geführtem Taster und integriertem Messverstärker. Robuster Sensor aus rostfreiem Stahl, geeignet für Anwendungen, die eine zuverlässige Sensorleistung in rauen Umgebungen erfordern.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, 50, mm
Ausgang	0 - 5 V , 0 - 10 V , +- 5 V , +- 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +60°C
Schutzart	IP65 ,
Durchmesser	20mm

technische Daten

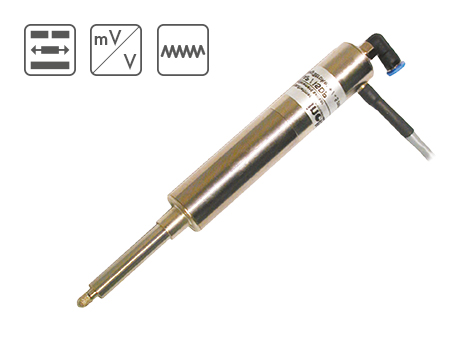

LVDT-ISAP

LVDT-ISAP

LVDT Wegsensor mit pneumatischer Geberstangenausfahrfunktion und Tasterfeder. Mit 2-3 bar wird die Geberstange ausgefahren. Die integrierte Rückholfeder zieht die Geberstange zurück in das Gehäuse, sobald der Luftdruck abfällt.

Bauform	Pneumatik LVDT
Messwege	10, 20, 50, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-35 .. +120°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	20mm

technische Daten

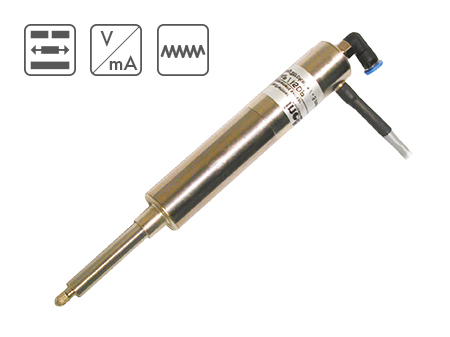

LVDT-ISDP

LVDT-ISDP

LVDT Wegsensor mit pneumatischer Ausfahrfunktion des Tasters und integriertem Messverstärker. Mit 2-3 bar wird die Geberstange ausgefahren. Die integrierte Rückholfeder zieht die Geberstange zurück in das Gehäuse sobald der Luftdruck abfällt.

Bauform	Pneumatik LVDT
Messwege	10, 20, 50, mm
Ausgang	0 - 5 V , 0 - 10 V , +- 5 V , +- 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +60°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	20mm

technische Daten

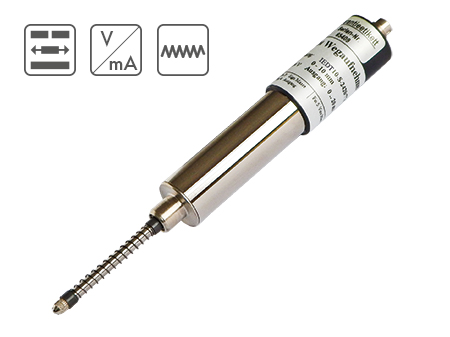

LVDT-IEDT

LVDT-IEDT

LVDT Wegsensor mit außenliegender Rückstellfeder und integriertem Messverstärker. Diese Ausführung wurde für Standardanwendungen konzipiert, bei denen das Kosten - Nutzen Verhältnis ausschlaggebend ist.

Bauform	federbelastet/Taster
Messwege	2, 10, 20, 50, mm
Ausgang	0 - 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±0,75 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +60°C
Schutzart	IP65 ,
Durchmesser	20mm

technische Daten

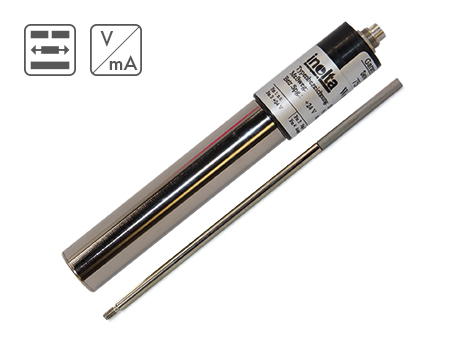

LVDT-IEDL

LVDT-IEDL

LVDT Wegsensor mit ungeführter Geberstange und integriertem Messverstärker. Diese Ausführung wurde für Standardanwendungen konzipiert, bei denen das Kosten - Nutzen Verhältnis ausschlaggebend ist.

Bauform	Geberstange ungeführt
Messwege	2, 10, 20, 50, mm
Ausgang	0 - 10 V , 0 - 20 mA ,
Linearitätsabweichung	±0,75 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	0 .. +60°C
Schutzart	IP40 ,
Durchmesser	20mm

technische Daten

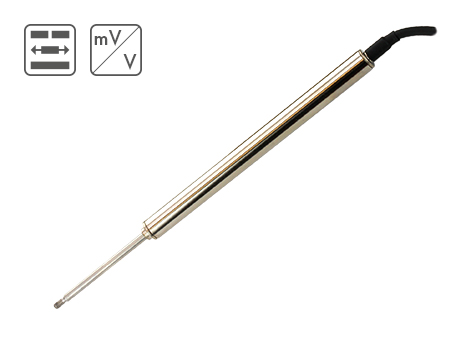

LVDT-IKAL

LVDT-IKAL

LVDT mit geringem Durchmesser und kleiner Bauform, geeignet für beengte Einbauverhältnisse. Die Geberstange lässt sich mittels Gewinde M3 einfach fixieren.

Bauform	Geberstange ungeführt
Messwege	2, 5, 10, 20, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 ,
Durchmesser	8mm

technische Daten

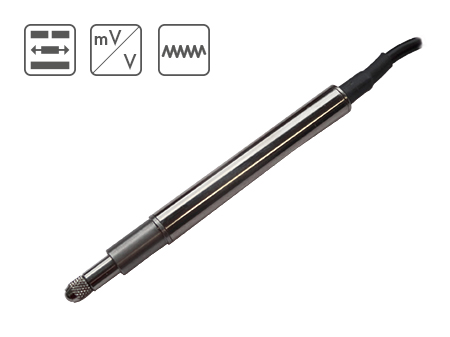

LVDT-IKAT

LVDT-IKAT

Kompakter Sensor mit nur 8mm Durchmesser, hervorragender Wiederholgenauigkeit und Stabilität. Eine weiterentwickelte Konstruktion des federbelasteten Tasters verbessert das Ein- und Ausfahren und so die dauerhafte Tastfunktion.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	8mm

technische Daten

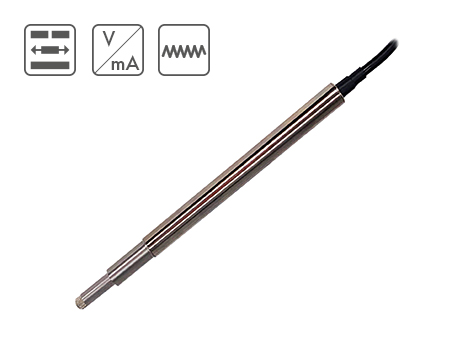

LVDT-IKDT

LVDT-IKDT

Induktiver Wegsensor LVDT mit Tastfederfunktion, integriertem Messverstärker und analogem Spannungsausgangssignal mit nur 8 mm Durchmesser, ideal für enge Platzverhältnisse.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, mm
Ausgang	0 - 5 V , 0 - 10 V ,
Linearitätsabweichung	±0,3 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 ,
Durchmesser	8mm

technische Daten

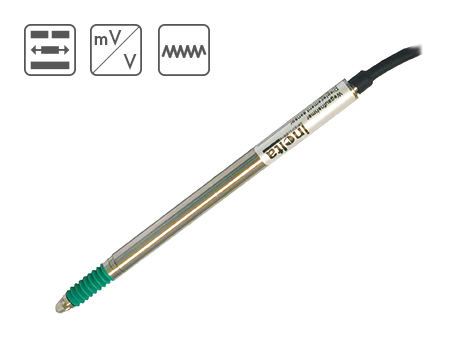

LVDT-ILAT

LVDT-ILAT

Kompakter Sensor mit nur 8mm Durchmesser, hervorragender Wiederholgenauigkeit und Stabilität. Eine präzise Linearkugelführung des federbelasteten Tasters sowie ein Faltenbalk als Staubschutz garantieren eine lange Lebensdauer.

Bauform	federbelastet/Taster
Messwege	4, 8, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,25 % F.S. , ±0,1 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	0 .. +70°C
Schutzart	IP65 , IP67 ,
Durchmesser	8mm

technische Daten

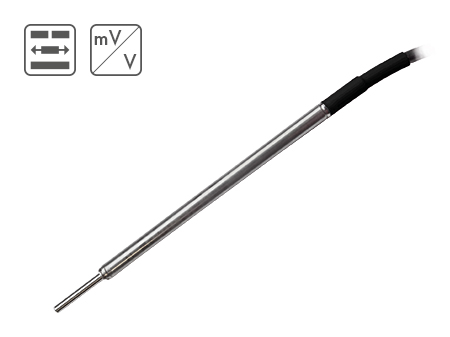

LVDT-IZAL

LVDT-IZAL

Miniatur Wegsensor mit nur 4mm Durchmesser und 70mm Körperlänge, mit seiner kleinen Baugröße und geringem Gewicht, eignet sich der Sensor beispielsweise für den Einsatz in medizinischen Instrumenten.

Bauform	Miniatur LVDT
Messwege	2, 5, 10, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 ,
Durchmesser	4mm

technische Daten

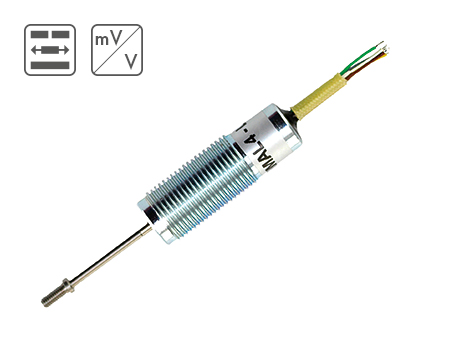

LVDT-IMAL

LVDT-IMAL

LVDT Wegsensor mit M12 Außengewinde, für eine einfache Montage und Justage am Einbauort. Durch sein robustes Design geeignet für den Einsatz bei rauen Umgebungsbedingungen.

Bauform	Geberstange ungeführt
Messwege	2, 5, 10, 20, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	M12

technische Daten

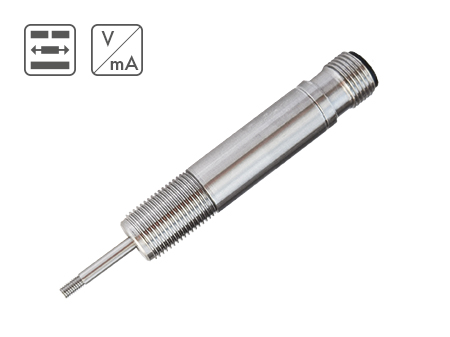

LVDT-IMDL

LVDT-IMDL

LVDT Wegsensor mit M12 Außengewinde und integriertem Messverstärker, für eine einfache Montage und Justage am Einbauort. Durch sein robustes Design geeignet für den Einsatz bei rauen Umgebungsbedingungen.

Bauform	Geberstange ungeführt
Messwege	2, 5, 10, 20, mm
Ausgang	0 - 5 V , +- 5 V , 0 - 10 V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	M12

technische Daten

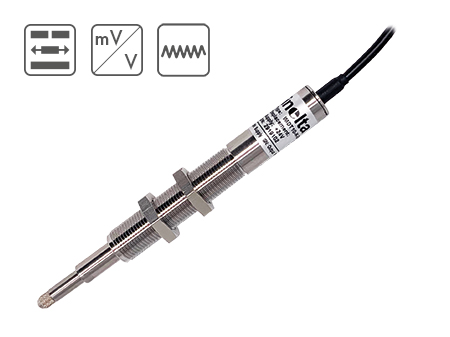

LVDT-IMAT

LVDT-IMAT

LVDT Wegsensor mit federbelastetem Taster und M12 Außengewinde für eine einfache Montage und Justage am Einbauort. Anschlussmöglichkeiten über M12 Stecker oder Anschlusskabel.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	M12

technische Daten

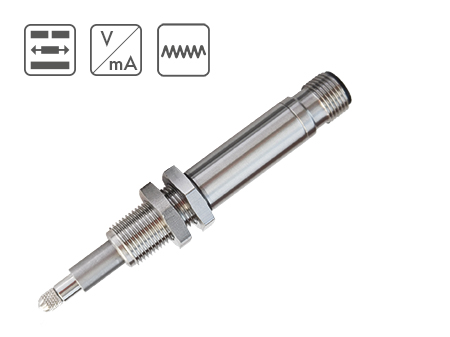

LVDT-IMDT

LVDT-IMDT

LVDT Wegsensor mit federbelastetem Taster und integriertem Messverstärker sowie M12 Außengewinde, für eine einfache Montage und Justage am Einbauort. Anschlussmöglichkeiten über M12 Stecker oder Anschlusskabel.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, mm
Ausgang	0 - 5 V , +- 5 V , 0 - 10 V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 ,
Durchmesser	M12

technische Daten

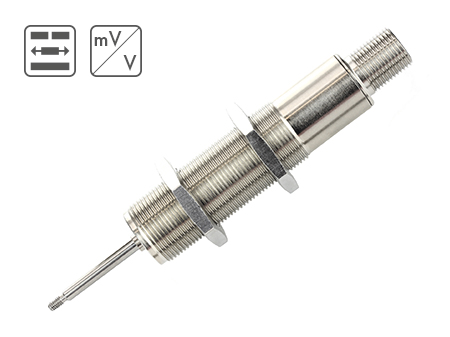

LVDT-IGAL

LVDT-IGAL

LVDT Wegsensor mit ungeführter Geberstange und M18 Außengewinde, für eine einfache Montage und Justage am Einbauort. Anschlussmöglichkeiten über M12 Stecker oder Anschlusskabel.

Bauform	Geberstange ungeführt
Messwege	2, 5, 10, 20, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	M18

technische Daten

LVDT-IGDL

LVDT-IGDL

LVDT Wegsensor mit ungeführter Geberstange und integriertem Messverstärker sowie M12 Außengewinde für eine einfache Montage und Justage am Einbauort. Anschlussmöglichkeiten über M12 Stecker oder Anschlusskabel.

Bauform	Geberstange ungeführt
Messwege	2, 5, 10, 20, mm
Ausgang	0 - 5 V , +- 5 V , 0 - 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	M18

technische Daten

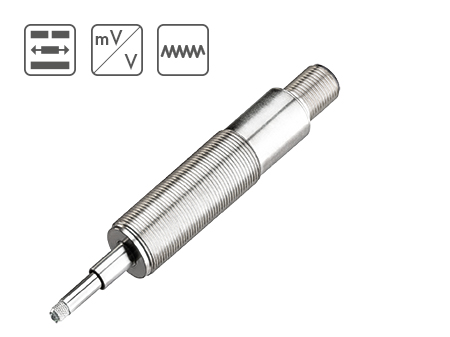

LVDT-IGAT

LVDT-IGAT

LVDT Wegsensor mit federbelastetem Taster und M18 Außengewinde, für eine einfache Montage und Justage am Einbauort. Anschlussmöglichkeiten über M12 Stecker oder Anschlusskabel.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, mm
Ausgang	mV/V ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,2 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	M18

technische Daten

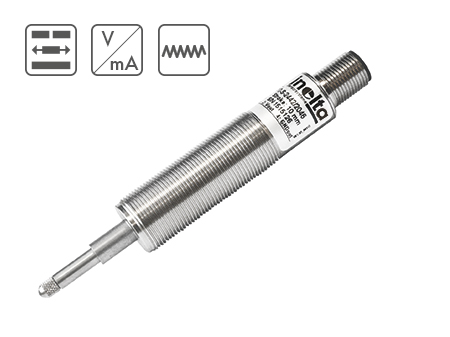

LVDT-IGDT

LVDT-IGDT

LVDT Wegsensor mit federbelastetem Taster und integriertem Messverstärker sowie M18 Außengewinde für eine einfache Montage und Justage am Einbauort. Anschlussmöglichkeiten über M12 Stecker oder Anschlusskabel.

Bauform	federbelastet/Taster
Messwege	2, 5, 10, 20, mm
Ausgang	0 - 5 V , +- 5 V , 0 - 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±0,5 % F.S. , ±0,25 % F.S. ,
Temperaturkoeffizient	< 0,4 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 , IP67 , IP68 ,
Durchmesser	M18

technische Daten

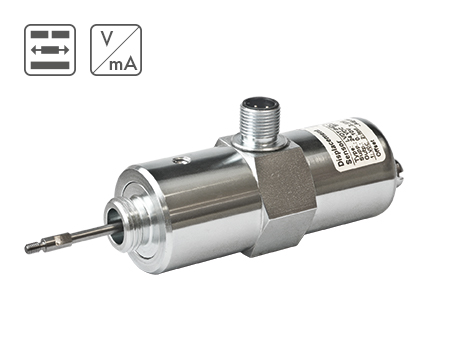

LVDT-IHDL-M16

LVDT-IHDL-M16

LVDT mit integriertem Messverstärker für Hydraulikanwendungen, Drücke bis 350 bar, in Sonderversionen bis 500 bar und darüber. Für den Einsatz in Umschalt- und Proportionalventilen, Montage mittels Zentralgewinde/Flansch.

Bauform	Hydraulik LVDT
Messwege	10, 32, 36, mm
Ausgang	2 - 10 V , 0 - 10 V , 0 - 20 mA , 4 - 20 mA ,
Linearitätsabweichung	±1,0 % F.S. , ±1,5 % F.S. , ±2,0 % F.S. ,
Temperaturkoeffizient	< 0,05 %F.S./10K
Temperaturbereich	-40 .. +85°C
Schutzart	IP65 ,
Durchmesser	32mm

technische Daten

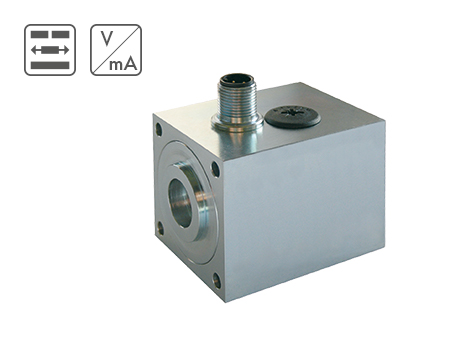

LVDT-IHDZ

LVDT-IHDZ

LVDT Zwischenbausensor mit integriertem Messverstärker für Hydraulikanwendungen, Proportionalventile, Drücke bis 350 bar.

Bauform	Hydraulik LVDT
Messwege	6, mm
Ausgang	0 - 5 V ,
Linearitätsabweichung	±1,5 % F.S. ,
Temperaturkoeffizient	< 0,3 %F.S./10K
Temperaturbereich	-25 .. +85°C
Schutzart	IP65 ,
Durchmesser	45mm

technische Daten

LVDT-IHDL Stellungsschalter

LVDT-IHDL Stellungsschalter

LVDT Sensor Ausführung als Präzisions- Stellungsschalter in Hydraulikanwendungen, der Schaltpunkt läßt sich in der Applikation im Bereich von 4 mm einstellen.

Bauform	Hydraulik LVDT
Messwege	4, mm
Ausgang	,
Linearitätsabweichung	,
Temperaturkoeffizient	< 0,02 %F.S./10K
Temperaturbereich	-30 .. +120°C
Schutzart	IP65 ,
Durchmesser	32mm
